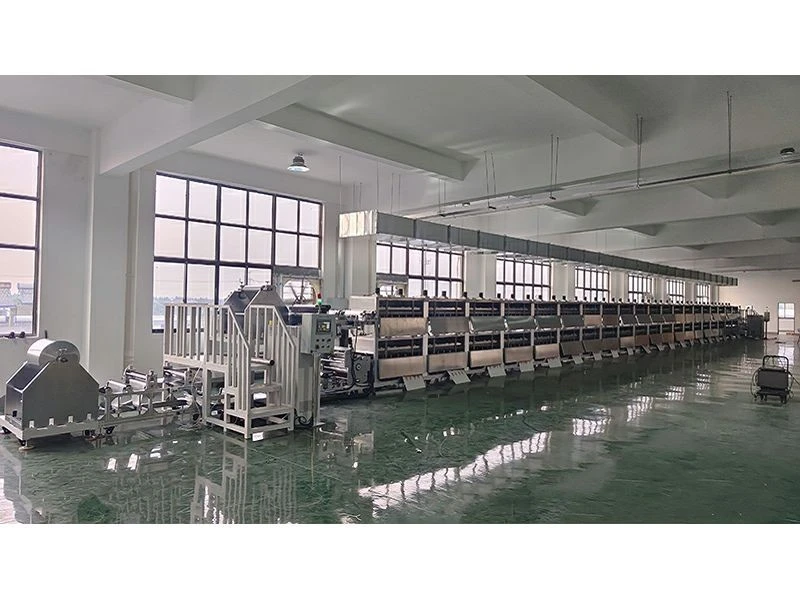

Машина за нанасяне на батерии
Представяне на продукта:
Артикул: Машина за нанасяне на батерии
Скорост на нанасяне на покритие: 15 м/мин (може да се персонализира)
Отоплителен шкаф: 1. 5м/бр
Размери: Д 40000 мм х Ш 800 мм х В 2000 мм
Всички данни могат да бъдат персонализирани
OEM се приема, вашият етикет, етикет, лого
представяне на продукта
Представяне на продукта
Тази машина за нанасяне на покритие на батерии се използва в процеса на нанасяне на покритие на листове с положителни и отрицателни електроди за литиеви батерии. Той използва дизайн на принципа на три-ролков трансфер, състоящ се от дозиращо ножче, ролка за нанасяне на покритие и гумена ролка, което позволява както непрекъснати, така и периодични процеси на нанасяне на покритие. Това оборудване е подходящо и за процеси на покриване с други видове суспензии и субстрати. Той е идеален за лабораторни или пробни производствени линии за изследване на процеса на продукти.
Характеристики на продукта
1. Серия от продукти с избираеми методи на нанасяне на покритие, методи на сушене и функционални модули за задоволяване на специфични нужди.
2. Широк прозорец за нанасяне на покритие, приспособим към различни сценарии на нанасяне на покритие, особено подходящ за ранен-етап на научноизследователска и развойна дейност и производство на малки-серии.
3. Възможност за непрекъснато и периодично покритие с висока прецизност на покритието.
4. Контрол на напрежението на субстрата, което позволява подаване на лента с ниско-напрежение и стабилно подаване на лента.
5. PLC управление и работа с HMI, удобни и лесни за използване.
6. Компактен размер и лесен-за-работа дизайн.
7. Стандартна фурна за сушене с горещ въздух с едностранно-изпускане на въздух за отличен ефект на сушене.
8. Инфрачервена сушилня по избор.
9. UV втвърдяване по избор.
10. Функция за изравняване по избор.
11. Функция за лечение на корона по избор.
12. Функция за премахване на статично електричество по избор.
Преглед на оборудването
1. Тази машина за нанасяне на покритие на батерии контролира скоростта на навиване и развиване чрез промяна на позицията на опъващите ролки, като използва линейната скорост на въртене на гумените ролки като основна скорост на задвижване за контролиране на подаването на субстрата.
2. Това оборудване контролира дебелината на покритието чрез регулиране на разстоянието между дозиращото ножче и ролката за нанасяне на покритие. Покриващият слой се пренася изцяло върху повърхността на субстрата чрез обратно въртене между покриващия валяк и задния валяк. Дебелината на покритието върху повърхността на субстрата се контролира допълнително чрез регулиране на съотношението на скоростта между ролката за покритие и задната ролка.
3. След едностранно покритие върху покритата ролка може да се нанесе обратно едностранно покритие, за да се постигне двустранно покритие.
4. Прекъснато и непрекъснато покритие може да се постигне чрез контролиране на движението напред и назад на гумените ролки.
5. Сушилната камера използва електрическо нагряване или инфрачервено лъчение за нагряване и изсушаване на предната страна на субстрата. Разтворителят се отстранява чрез смукателна вентилация.
Параметри
|
Захранване |
AC: 380V±10% Честота: 50Hz Обща мощност: 220KW |
|
|
Въздушно налягане |
0. 5-0. 8MPa сгъстен въздух |
|
|
Тип покритие |
Непрекъснато покритие |
|
|
Приложими материали |
Суспензии на основата на катодно масло- (литиев кобалтов оксид, литиево-железен фосфат, литиево-манганов оксид, трикомпонентни материали), суспензии на базата на анодна вода- (аноди на базата на графит, силиций-), суспензии за суперкондензатор, фармацевтични суспензии, полимерни композитни материали и др. |
|
|
Ширина на направляващата ролка |
Стандартно: 550 мм (с възможност за персонализиране) |
|
|
Ширина на субстрата |
Макс. 500 mm (с възможност за персонализиране) |
|
|
Ширина на покритието |
490 мм, регулируема чрез преграда (персонализираща се)) |
|
|
Механична скорост |
18м/мин |
|
|
Скорост на нанасяне на покритие |
Макс. 15 m/min (Може да се персонализира; обикновено 65–75% от максималната механична скорост) |
|
|
Дебелина на покритието |
Непрекъснато покритие с една-странична дебелина: 50 μm (определено от суспензията; вижте спецификациите на материала) |
|
|
Точност на дебелината: По-малка или равна на ±3 μm (с изключение на зоните на аномалия на ръба) |
||
|
Регулиране на скрепера |
Ръчна/автоматична настройка, Резолюция на дисплея: 1 μm |
|
|
Основно тегло на покритието |
По-малко или равно на ± 1. 5% (включително субстрат; без аномални ръбове) |
|
|
Дължина на покритието |
Дължина на полето: 5–8 mm, точност: ±0. 5 mm (персонализирано въз основа на условията на субстрата). |
|
|
Подравнете от двете страни |
±0. 5 mm (по дължина) |
|
|
Капацитет на бункера |
Приблизително . 5 L (по избор) |
|
|
Диаметър на-задна пръчка |
Φ320 mm, изтичане на ролка По-малко или равно на 3 μm (персонализирано) |
|
|
Диаметър на гумената ролка |
Ø 20 mm (по избор) |
|
|
Диаметър на скрепера |
Ø80 mm (персонализиран) |
|
|
Сушилня |
Дължина на участъка: 1. 5 m; общо: 40 секции (персонализирани). |
|
|
Метод на нагряване |
PTC отопление; 5–7 kW на секция на пещта. |
|
|
Температура на сушене |
Максимална . 80-160 степен (с възможност за персонализиране) |
|
|
Изпускателна вентилация |
Центробежен вентилатор, въздушен поток: 570 m³/h (с възможност за персонализиране) |
|
|
Контрол на напрежението |
5-40N |
|
|
Диаметър на навиване и развиване |
Макс. Ф 500 мм (персонализиране) |
|
|
Навиваща се и развиваща се сърцевина |
Макс. Ф76мм |
|
|
Оперативно направление |
По посока на движение на фолиото дясната страна е работната страна. |
|
|
Измерение |
L 40000 mm x W 800 mm x H 2000 mm (В зависимост от действителните размери) |
|
|
Тегло |
Около 4000 кг (с възможност за персонализиране) |
|
Предимства на продукта
1. Секция за хранене:Разполага със стабилна система за подаване, захранване и контрол на суспензията, улесняваща високо{0}}прецизното непрекъснато производство.
2. Отоплителна секция:Включва система за циркулация на горещ въздух, способна да изхвърля разтворителите, освободени по време на първоначалната фаза на изпаряване; изгорелите газове са предотвратени от повторно-навлизане в циркулационния контур, като по този начин се гарантира безопасност при работа.
3. Секция за втвърдяване:Състои се от -камера за втвърдяване в тунелен стил, съчетана с тефлонова транспортна лента, устойчива на висока-температура-. Клиентите могат да избират от различни опции за отопление-включително електрически нагревателни тръби от неръждаема стомана или далечни-инфрачервени кварцови нагревателни тръби-и да се възползват от много-сегментен модулен дизайн, пригоден да отговаря на различни оперативни изисквания. Секцията също така разполага с превъзходна топлоизолационна техника, която ефективно удовлетворява широк спектър от специфични изисквания на процеса.
4. Секция за рязане:Тази батерийна машина за нанасяне на покритие е оборудвана с професионално проектирана, много-функционална машина за нарязване, способна да извършва широк набор от операции-от белене, ламиниране и подрязване на ръбове до окончателно нарязване или пренавиване. Този интегриран дизайн оптимизира използването на подовото пространство, намалява разходите за труд и минимизира загубите на добив, обикновено свързани с ръчно боравене и междинни трансфери.
5. Система за управление:Разполага с напълно дигитализирана система за управление, при която всички регулируеми параметри-включително опън, настройки на междината, скорост и брой на продукцията-се показват цифрово. Това улеснява установяването на стандартизирани оперативни процедури (SOP) и намалява оперативната зависимост от индивидуалния опит на оператора.
Примери за приложение (видео)
Изображения с детайли на продукта
